顏料紅144耐高溫藍光紅色偶氮縮合有機顏料Pigment Red 144
- 名稱：顏料紅144
- 俗稱：固美透紅BRN

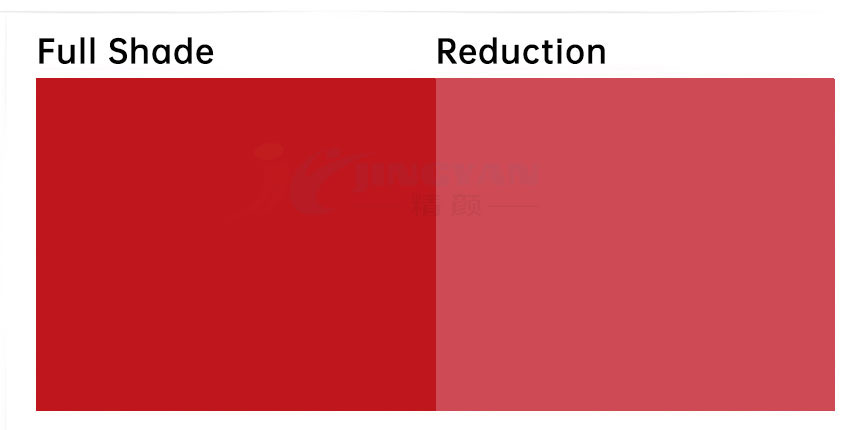

- 色相/色光：藍光紅色
- 化學類別：偶氮縮合類
- 特點：耐高溫、高耐光、耐遷移、高著色力
- 應用：塑料、橡膠、涂料、油墨
- 更新日期：2025-05-28
- 點擊索要樣品 查詢相關產品
顏料紅144（Pigment Red 144）性能、用途及合成方法詳解
一、顏料紅144基本信息
-
中文名稱：顏料紅144
-
英文名稱：Pigment Red 144
-
CAS號：5280-78-4
-
C.I.結構號：20735
-
EINECS號：226-106-9
-
化學文摘名稱：N,N'-(2-Chloro-1,4-phenylene)bis[4-[(2,5-dichlorophenyl)azo]-3-hydroxy-2-Naphphalenecarboxamide
-
化學結構類型：偶氮縮合顏料
-
分子式：C??H??Cl?N?O?
-
分子量：828.94
-

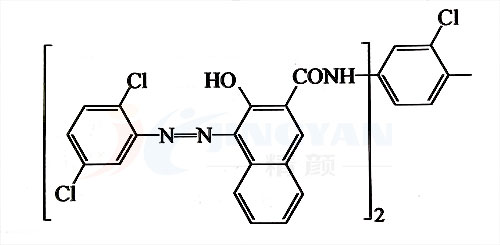

分子結構：

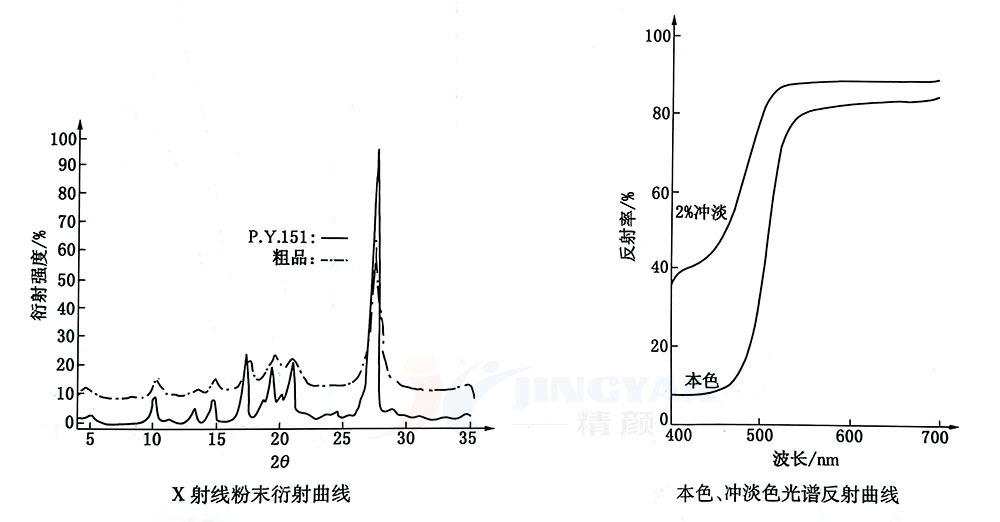

二、顏料紅144物理化學性能
| 性能指標 | 參數數值 |
|---|---|
| 色相/色光 | 藍光紅色 |
| 相對密度 | 1.45–1.55 |
| 堆積密度 | 12.0–12.9 lb/gal |
| 熔點 | 約 380℃ |
| 粒子形狀 | 針狀 |
| 比表面積 | 約 34 m²/g |
| pH值（10%漿料） | 5.5–6.8 |
| 吸油量 | 50–60 g/100g |
| 遮蓋力 | 半透明型 |
三、顏料紅144合成方法
- 將異丙醇、亞硝酸鈉與三甲苯混合后降溫冷卻，在攪拌下緩慢滴加鹽酸，分出異丙醇亞硝基酯。
- 將2,5-二氯苯胺、2,3-酸（具體結構待補充）和三甲苯混合，加熱至45℃，在該溫度下滴加上述異丙醇亞硝基酯，發生重氮化與偶合反應。反應完成后，在減壓條件下蒸出反應中生成的水、異丙醇及多余的亞硝基酯，獲得粗偶氮羧酸。
- 將粗偶氮羧酸加熱至80℃，加入吡啶作為酸堿緩沖劑或催化劑，緩慢滴加氯化亞砜進行酰氯化反應。繼續加熱至115℃后，加入2-氯-1,4-對苯二胺，升溫至140℃進行縮合反應。反應結束后調節pH至5.0–6.5，過濾，水洗，干燥，得到顏料紅144。
四、顏料紅144概述
顏料紅144（Pigment Red 144）是一種性能優異的中等至略帶藍相紅色的偶氮縮合有機顏料，化學名稱為N,N'-(2-氯-1,4-亞苯基)雙[4-[(2,5-二氯苯基)偶氮]-3-羥基-2-萘甲酰胺，該顏料具有極高的著色力及優良的耐光性、耐熱穩定性和耐遷移性，主要用于塑料與印刷油墨行業的著色；適用于聚苯乙烯、聚氨酯著色，聚丙烯的原漿著色；該品種的高比表面積劑型（50-90m2/g）可用于高檔印墨、耐罩光漆及滅菌處理，亦可用于金屬裝飾印墨；也可用于建筑裝飾涂料等。
特點：
- 著色力強：鮮艷的藍光紅色調，在1/3標準深度下，僅需0.7%濃度即可達標。
- 優異耐光性：在HDPE中可達7–8級（1/3 SD）。
- 高熱穩定性：在HDPE中可耐300℃。
- 耐遷移性好：在軟質PVC中不遷移。
- 化學穩定性好：具有出色的耐酸、耐堿和耐溶劑性。
- 耐溶劑性好：適用于各種溶劑型體系。
- 應用廣泛：適用于多種體系和工藝，通用性強。
五、顏料紅144應用領域
顏料紅144是一種性能優異的藍紅色有機顏料，廣泛應用于塑料、油墨、涂料等多個行業。在塑料行業中，適用于聚丙烯（PP）原液著色與紡絲染色，聚乙烯（HDPE、LDPE、LLDPE）、聚苯乙烯（PS）、聚氨酯（PU）以及軟質PVC（具有優異的耐遷移性），也適用于熱塑性彈性體、EVA、PC、ABS、POM、PMMA等多種樹脂體系。在油墨行業，顏料紅144可廣泛用于膠印油墨、水性油墨、溶劑型油墨、UV固化油墨及金屬裝飾油墨等，具有良好的著色力與穩定性。在涂料領域，適用于裝飾涂料、工業涂料和粉末涂料。此外，還適用于合成纖維原漿著色、橡膠制品及其他特殊應用。
